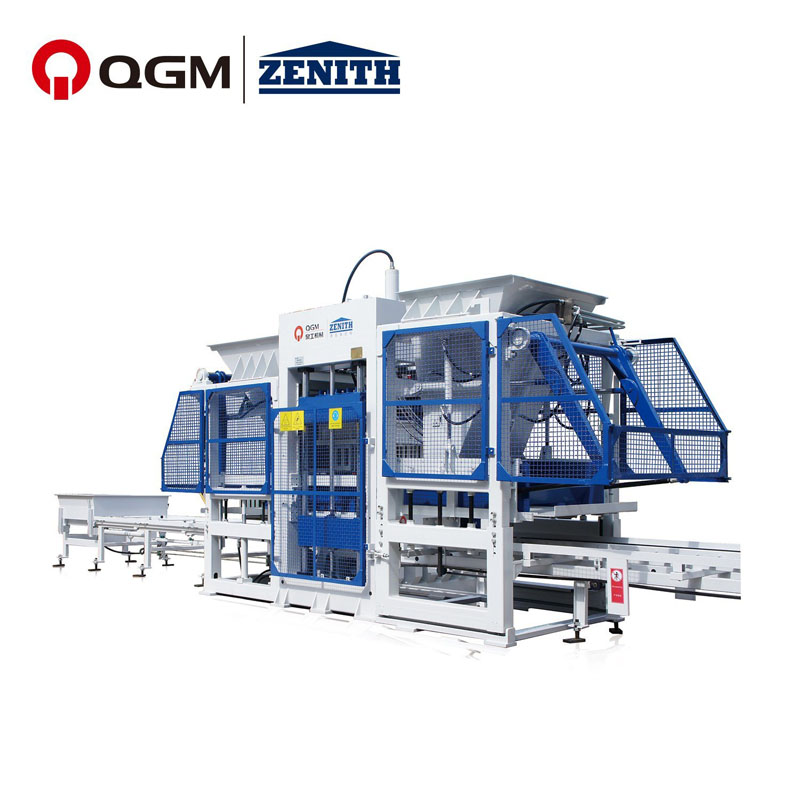

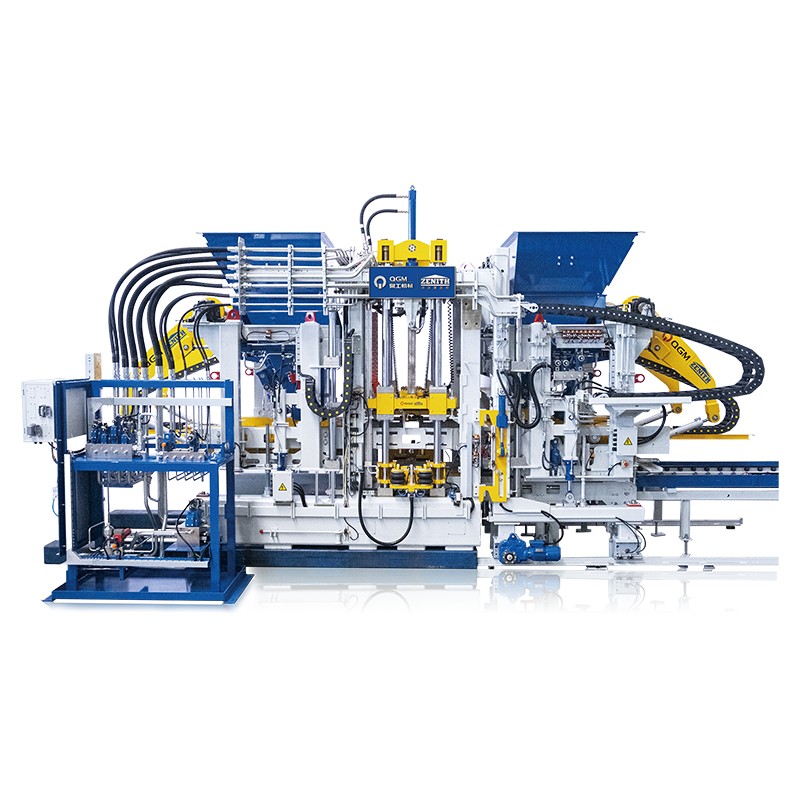

Solid Block Making Machine on telliste valmistamise masin, mida kasutatakse spetsiaalselt uute seinamaterjalide plokkide tootmiseks. See kasutab hüdraulilist vormimisrežiimi ja mõnikord vibratsiooni moodustamise tehnoloogiat. Selle vormimismasina peamised omadused hõlmavad müra puudumist, suurt väljundit, suurt tihedust, kaubaaluste hoolduse puudumist ja lühikest hooldustsüklit. See kasutab lendtuhka, jõeliiva, kruusa ja muid materjale, lisab väikese koguse tsementi ja toodab uutest seinamaterjalidest tahkeid plokke. Tahkete plokkide valmistamise masina konstruktsioon võtab arvesse energiasäästu ja tõhusa tootmise vajadusi. Selle tooteid saab kasutada mitmel viisil ja neid saab kasutada müüritise jms jaoks. Solid Block Making Machine on mitmeotstarbeline masin. Vormi asendamisega saab toota rohkem kui 10 erinevat spetsifikatsiooni põletamata tellist, nagu õõnesplokid, poorsed tellised, standardsed tellised jne. Pneumaatilist jõuülekannet kasutatakse mahalaadimise, vormimise ja eksportimise pideva lõpuleviimise kontrollimiseks. See on ohutu ja stabiilne töötada ning seda on lihtne hooldada.
Tootevideo
Peamised tehnoloogia omadused
1. Sageduse konverteerimise tehnoloogia ja juhtimine
Vähendage mootori käivitusvoolu ja pehme käivitamise funktsiooni juhtimist, pikendage mootori eluiga. Peamine vibratsioon võtab kasutusele madala sagedusega ooterežiimi, kõrgsagedusliku töö, parandab töökiirust ja toote kvaliteeti. Vähendage mehaaniliste tarvikute ja mootorite kahjustusi, pikendage mootori ja mehaanilise tööiga. Sagedusmuundur säästab umbes 20–40% võimsust kui traditsiooniline muundur.

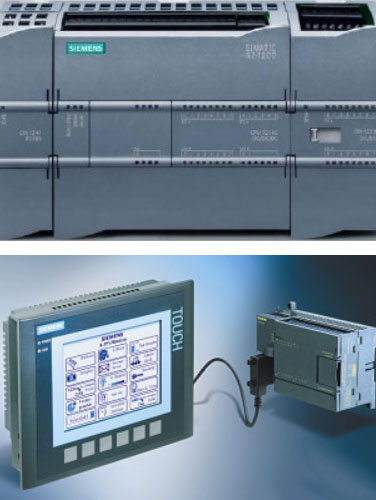

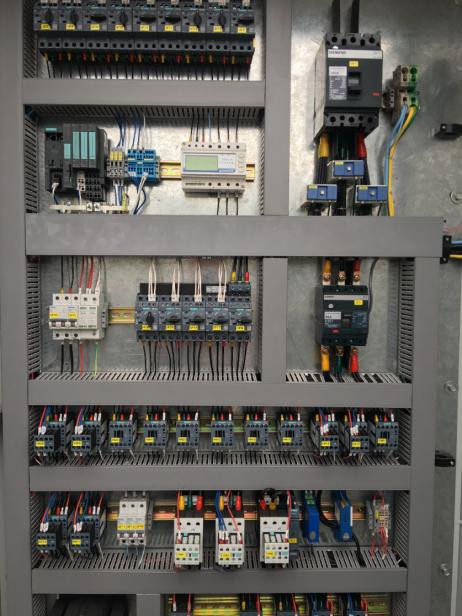

2.Saksamaa Siemensi PLC juhtimissüsteem, Siemensi puuteekraan, Saksamaa
Lihtne kasutamine, madal rikete suhe, masina töö stabiilsus ja kõrge töökindlus. Kasutage kõige arenenumat tööstuslikku Interneti-tehnoloogiat, tehke kaugtõrkeotsing ja -hooldus. PLC ja puuteekraan kasutavad PROFINETi internetti koos, mis on mugav süsteemi diagnoosimiseks ja veebi laiendamiseks. Saavutage pidevalt probleemide diagnostika ja häiresüsteem, mis on mugav masina hooldamiseks ja tõrkeotsinguks. PLC jooksvad andmed püsivaks säilitamiseks.
3. Vibratsioonisüsteem
Vibratsioonilaud koosneb dünaamilisest ja staatilisest lauast. Kui vibratsioon algab, dünaamiline laud vibreerib, staatiline laud jääb staatiliseks. Konstruktsioon on loodud tagama vibratsioonitabeli amplituudi, et tagada betoontoodete kõrge kvaliteet. Vibratsioonilaud HARDOX terasest. Vibratsioonirežiim: vibratsioonitabeli vibratsiooni + ülemise vormi vibratsiooni kasutamine; vibratsioonimootori paigaldus vibratsioonisummutusseade ja õhujahutusseade.

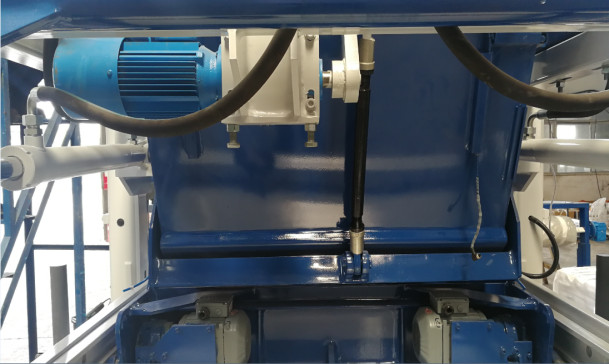

4.Söötmissüsteem
Mootorid kasutavad SEW mootoreid, mis juhivad kahte segamisvõlli. Toiteraam, põhjaplaat ja segamistera on valmistatud vastupidavast HARDOX terasest, põhjaplaadi asukohta saab reguleerida. Toitesüsteemil on lekke vältimiseks tihend. Tühjendusvärava ust juhib SEW mootor.

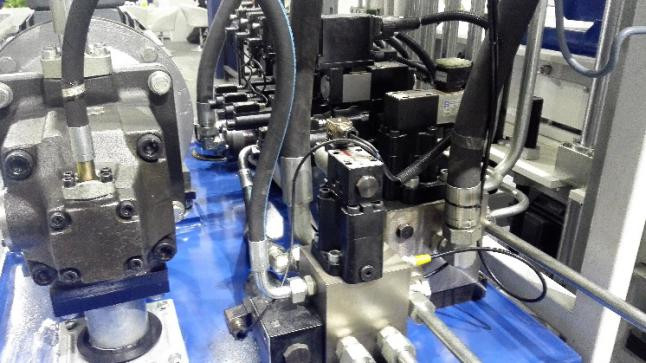

Hüdraulikajaam
Hüdraulikapumbad ja hüdroventiilid võtavad kasutusele rahvusvahelisi kaubamärke. Toru kasutab "äärikühendust", mis on mugav paigaldus ja hooldus. Mitmepunktiline rõhu tuvastamise punkt, mugav tuvastamine. Digitaalne temperatuuri ja ummistuse alarmi funktsioon. Mootori ja pumba ühendus, äärikühendus, hea koaksiaal. Dünaamiline proportsionaalne ventiil ja konstantse võimsusega pump, kiiruse reguleerimine, pinge reguleerimine, energiasääst.
Tehnilised andmed
| Max moodustav ala | 1100 * 820 mm |
| Valmistoote kõrgus | 20-300 mm |
| Vormimise tsükkel | 15-25s |
| Põnev jõud | 800 |
| Kaubaaluse suurus | 1200*870*(12-45)mm |
| Ploki numbri moodustamine | 390 * 190 * 190 mm (10 plokki / vorm) |
| Vibratsioonilaud | 2*7,5KW |
| Ülemine vibratsioon | 2*0,55KW |
| Elektriline juhtimissüsteem | SIEMENS |
| Kogu paigaldatud võimsus | 42,25 kW |
| Kogukaal | 12T |
Tootmisvõimsus
| Ploki tüüp | Väljund | ZN900C plokk Masina valmistamine |
240 * 115 * 53 mm
|
Moodustatud plokkide arv (plokk/vorm) | 50 |
| Kuupmeeter/tund (m3/ tund) | 13-18 | |
| Kuupmeetrit päevas (m3/ 8 tundi) | 1005-140 | |
| Telliste arv (plokid/m3) | 683 | |
390 * 190 * 190 mm
|
Moodustatud plokkide arv (plokk/vorm) | 9 |
| Kuupmeeter/tund (m3/ tund) | 22,8-30,4 | |
| Kuupmeetrit päevas (m3/ 8 tundi) | 182,5-243,3 | |
| Telliste arv (plokid/m3) | 71 | |
400 * 400 * 80 mm
|
Moodustatud plokkide arv (plokk/vorm) | 3 |
| Kuupmeeter/tund (m3/ tund) | 69,1-86,4 | |
| Kuupmeetrit päevas (m3/ 8 tundi) | 553-691,2 | |
| Telliste arv (plokid/m3) | 432-540 | |
245 * 185 * 75 mm
|
Moodustatud plokkide arv (plokk/vorm) | 15 |
| Kuupmeeter/tund (m3/ tund) | 97,5-121,5 | |
| Kuupmeetrit päevas (m3/ 8 tundi) | 777,6-972 | |
| Telliste arv (plokki/m3) | 2160-2700 | |
250 * 250 * 60 mm
|
Moodustatud plokkide arv (plokk/vorm) | 8 |
| Kuupmeeter/tund (m3/ tund) | 72-90 | |
| Kuupmeetrit päevas (m3/ 8 tundi) | 576-720 | |
| Telliste arv (plokid/m3) | 1152-1440 | |
225*112,5*60
|
Moodustatud plokkide arv (plokk/vorm) | 25 |
| Kuupmeeter/tund (m3/ tund) | 91,1-113,9 | |
| Kuupmeeter/ päev (m3/ 8 tundi) | 728,9-911,2 | |
| Telliste arv (plokid/m3) | 3600-4500 | |
200*100*60
|
Moodustatud plokkide arv (plokk/vorm) | 36 |
| Kuupmeeter/tund (m3/ tund) | 103,7-129,6 | |
| Kuupmeeter/ päev (m3/ 8 tundi) | 829,4-1036,8 | |
| Telliste arv (plokid/ m3) | 5184-6480 | |
200*200*60
|
Moodustatud plokkide arv (plokk/vorm) | 4 |
| Kuupmeeter/tund (m3/ tund) | 72-90 | |
| Kuupmeetrit päevas (m3/ 8 tundi) | 576-720 | |
| Telliste arv (plokid/ m3) | 576-720 |
