Mobile Laying Brick Machine on telliste valmistamise masin. Seda on lihtne kasutada ja see sobib väikestele tellisetehastele. See liigub koos töökoha muutumisega. See seade ei vaja kaubaalust. Pressitud tellised paigutatakse objektile tellimismasina liikumise ajal, säästes palju kaubaaluste kulusid, kuid platsi pindala peab olema piisavalt suur. Mobiilne telliskivimasin võtab kasutusele täiustatud PLC intelligentse juhtimissüsteemi, mis suudab realiseerida inimese ja masina dialoogi, täisautomaatse töö, juhusliku signaali analüüsi, automaatse veadiagnoosi ja mitmesuguseid parameetrite seadistusi. Selle masina eelisteks on lihtne ja kompaktne struktuur, lihtne töö, lihtne hooldus, madal energiatarve ja suur väljund.
Tootevideo

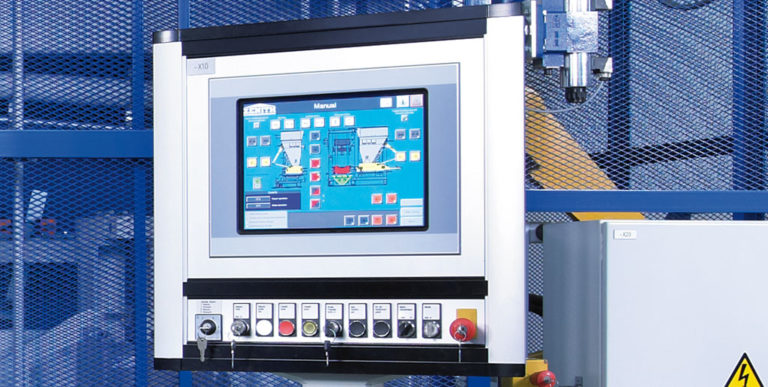

Theiseenesestmõistetav, menüüpõhine puutepaneelmuudab masina kasutamise väga lihtsaks. Erinevate vormitüüpide ja tootmisprogrammide tootmisparameetrid sisestatakse ja salvestatakse hästi korraldatud menüümaskide abil. Sisemiseks signaalitöötluseks kasutatakse kiiret Siemensi SPS-i.

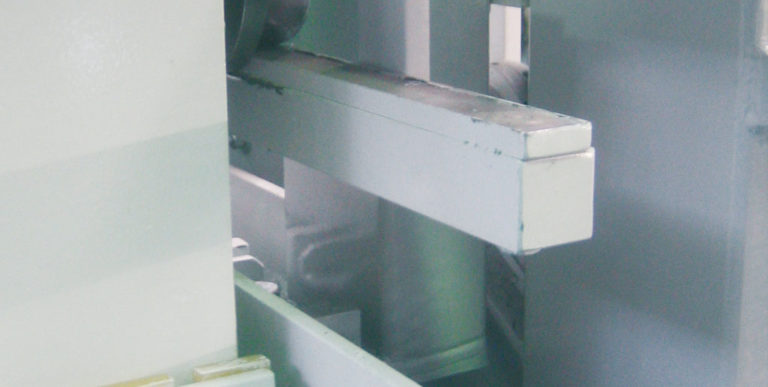

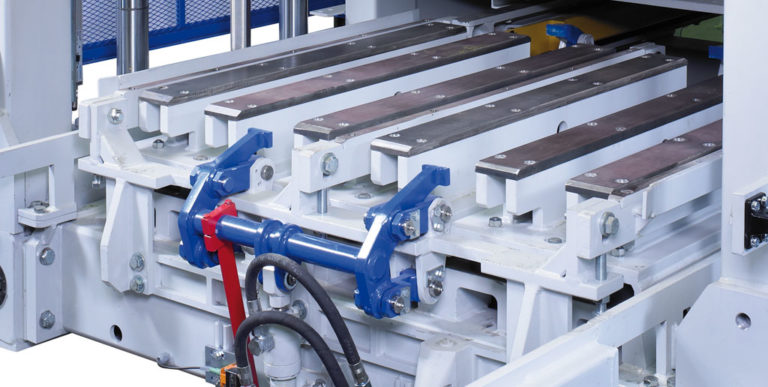

Suurte mõõtmetega sambad ja juhtlaagrid, mida toetab keti ja kangi võlli liikumiste sünkroniseerimine, tagavadhallituse ja tamperpea ohutu ja täpne juhtimine. Valikuliselt on saadaval digitaalne tee mõõtmine lineaarse kodeerija kaudu.

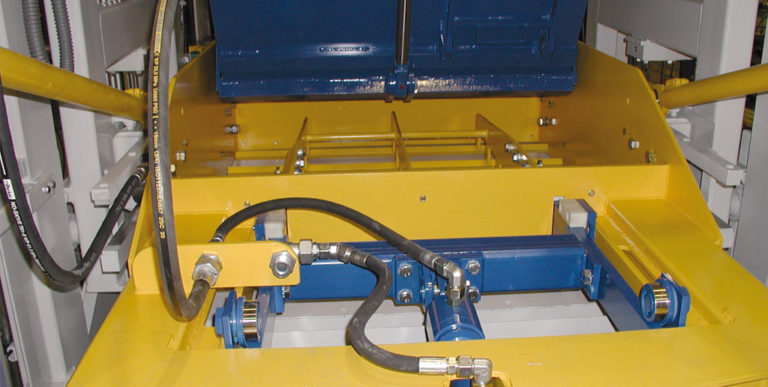

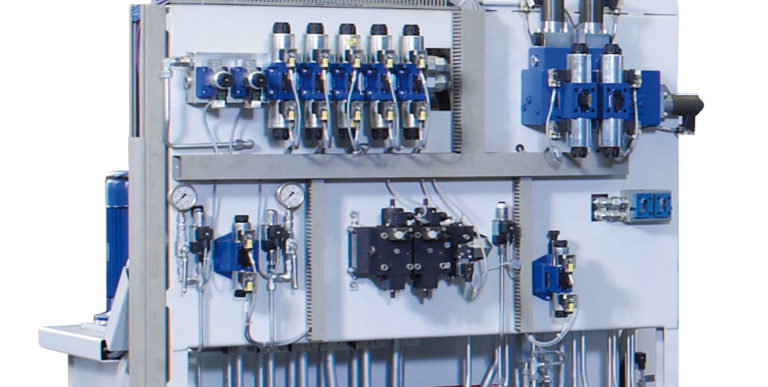

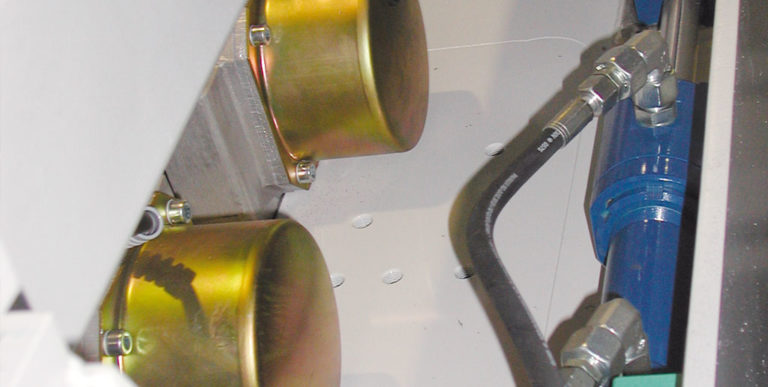

Masina põhiliigutusi (vibrolaua liigutamine, vormi- ja tamperpea tõstmine ning söödasahtli liigutamine) juhivadhüdrosilindrid, mille on välja töötanud ZENITH ja mis aktiveeritakse proportsionaalsete ventiilide kaudu. Tooted saab vormist lahtivõtmise ajal maha panna kontrollitud laskumiskiirusega.
Peamine tamperpea võib olla varustatud ahüdrauliliselt juhitav kiirvahetusseadekiireks vormivahetuseks. Täitmissuunaga risti toodetud äärekivide puhul saab masina valikuliselt varustada pöörleva tamperpeaseadmega, mis võimaldab söödasahtli harjade abil võltsimispea mõõkasid hõlpsalt puhastada.
Masina võimsuse suurendamiseks saab selle varustadavalikuline pakett "Kiirus ja mugavus".. See pakett sisaldab suurema jõudlusega juhtseadiseid ja hüdraulikat, digitaalset teemõõtmissüsteemi kõigi peamiste liikumistelgede jaoks, tamperpea kiirvahetusseadet ja tagumist betooni söödasahtlit koos hüdrauliliselt juhitava restiga.
Töötades ilma näosegamisseadmeta, saab masina varustada apolüstüreenist südamiku sisestamise seadeisolatsiooniplokkide tootmiseks või apöörlev hariplokkide pindade pühkimiseks.
Tehnilised andmed
| Omadused | |
| Alusmaterjali punker | 1200L |
| Alusmaterjali etteandekast | 2000L |
| Pigmendi punker | 800L |
| Pigmendi toitekast | 2000L |
| Maksimaalne laaduri etteandekõrgus | 2800 mm |
| Vormi suurus | |
| Max.vormimispikkus | 1240 mm |
| Maksimaalne vormimislaius (toodetakse vibratsioonilaual) | 1000 mm |
| Maksimaalne vormimislaius (maapinnal tootmine) | 1240 mm |
| Toote kõrgus | |
| Mitmekihiline tootmine | |
| Min.toote kõrgus (toodetakse kaubaalusel) | 50 mm |
| Max.toote kõrgus | 250 mm |
| Maksimaalne virnastamiskõrgus (alus + ühekihilise toote kõrgus) | 640 mm |
| Madal tootmine kaubaalusel | |
| Max.toote kõrgus | 600 mm |
| Madal tootmine põrandal | |
| Max.toote kõrgus | 650 mm |
| Tootmine põrandal | |
| Max.toote kõrgus | 1000 mm |
| Min.toote kõrgus | 250 mm |
| Masina kaal | |
| Ilma hallituse ja pigmentideta seadmeta | 11,7 T |
| Pigmendi seade | 1,7 T |
| Masina suurus | |
| Kogupikkus (ilma pigmendiseadmeta) | 4400 mm |
| Kogupikkus (koos pigmendiseadmega) | 6,380 mm |
| Max.kogukõrgus | 3700 mm |
| Min.kogukõrgus (transpordikõrgus) | 3240 mm |
| Kogulaius (kaasa arvatud juhtpaneel) | 2540 mm |
| Vibratsioonisüsteem | |
| Vibratsioonitabeli max.erutav jõud | 80 KN |
| Min.ülemise vibratsiooni põnev jõud | 40 KN |
| Energiatarbimine | |
| Põhineb vibrolaua maksimaalsel arvul | 42 kW |
Tootmisvõimsus
| Ploki tüüp | Mõõtmed (mm) | Pildid | Kogus/tsükkel | Tsükli aeg | Tootmisvõimsus (8 h kohta) |
| Õõnes plokk | 400*200*200 |
|
12 | 40ndad | 8 640 tk |
| Ristkülikukujuline sillutuskivi | 200*100*60 |
|
54 | 38s | 817 m2 |
| Ristkülikukujuline sillutuskivi (ilma facemixita) | 200*100*60 |
|
54 | 36s | 864 m2 |
| UNI sillutuskivid | 225*112,5*60-80 |
|
40 | 38s | 757 m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2504 tk |
