Tsementtellise masin

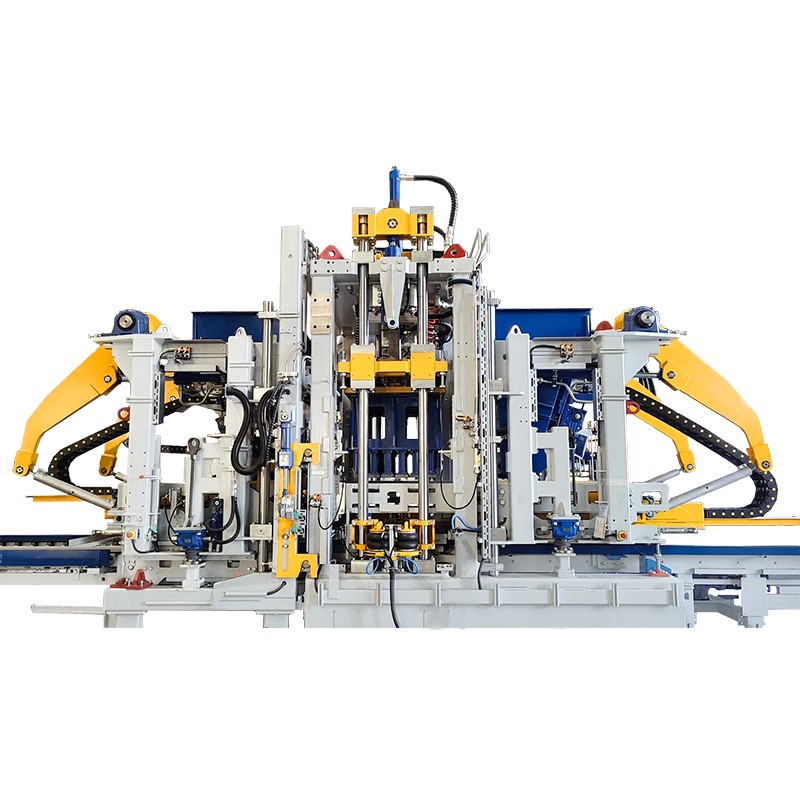

Saksa täisautomaatne tsemenditellismasin Zenith ZN900C: intelligentse ja tõhusa tsemenditoodete tootmise ekspert

Bränditehnoloogia geenid
Saksa täppistootmisprotsessi pärinud Zenith ZN900C seeria integreerib viienda põlvkonna intelligentse pressimis- ja vormimistehnoloogia, integreerides Zenithi 65 aastat kestnud innovatsiooni ehitusmaterjalide seadmete valdkonnas. See mudel on saanud kahekordse sertifikaadi Saksamaa TÜV sertifikaadi ja Hiina CCS kvaliteedisüsteemi kaudu.
Toote peamised eelised

1. Suurepärane jõudlus
- Nimirõhk 900 tonni (laiendatav 1200 tonnini)
- Standardne telliskivi (240×115×53mm) tootmistsükkel 8-10 sekundit
- Päevane tootmisvõimsus ulatub 30 000-35 000 tükki (standardsed töötingimused)
- Vibratsioonisüsteem kasutab kahe sagedusega lülitustehnoloogiat (50Hz/60Hz adaptiivne)

2. Arukas juhtimissüsteem
Siemens SIMATIC S7-1200 PLC juhtimiskeskus 10,4-tolline täisvärviline tööstuslik puuteekraan (toetab mitme keele vahetamist)
Asjade Interneti kaugseiresüsteem (4G/5G/WIFI kolmerežiimiline juurdepääs)
Tootmisandmete intelligentne analüüsiaruannete süsteem

3. Põhikomponendi konfiguratsioon
- Hüdraulikaseade: Bosch Rexrothi kohandatud servosüsteem
- Elektrilised komponendid: Siemensi/Schneideri tööstusliku kvaliteediga konfiguratsioon
- Vormisüsteem: Saksa 1.2842 spetsiaalne vormiteras (kõvadus HRC58-62)
- Raami struktuur: QT600-3 kõrgtugev malm üldise lõõmutusega

4. Keskkonnakaitse ja energiasäästlik disain
Mürakontroll ≤68dB (A)
Ühiku energiakulu ≤8,5kWh/m³
Jäätmete ringlussevõtu määr ≥95%
Täielikult suletud tolmu vähendav disain

Rakenduslahendused
Kommunaaltehnika valdkond
- kõnnitee sillutustellised (survetugevus ≥40 MPa)
- Äärekivid (maksimaalne pikkus 1500mm)
- Drenaažikraavi komponendid (vee läbilaskvus ≥1,5 cm/s)
Ehitusmüüritise väljak
- Standardsed tsementtellised (vastavalt standardile GB/T 21144)
- Õõnesplokid (õõnesaste 30-55%)
- Dekoratiivplaadid (pinna täpsus ±0,3 mm) Tööstuslik laondusvaldkond
- Raskeveokite põrandaplaadid (dünaamiline koormus ≥10 tonni)
- Libisemisvastased tööstuslikud põrandaplaadid (hõõrdetegur ≥0,6)
- Korrosioonikindlad põrandaplaadid (happe- ja leelisekindlad PH2-12)
Maastikuväli
- Imiteeritud kivisillutisplaadid (Mohsi kõvadus ≥6)
- muru tellised (avamismäär ≥20%)
- Kunstaia komponendid
Seadmete eriteenused
24-kuuline garantii
Tasuta kohapealne paigaldus ja kasutuselevõtt
Süsteemikoolitus operaatoritele
Eluaegne tehniline tugi
Ülemaailmne 48-tunnine hädaolukordadele reageerimine
[Kohandatud teenus] Toetab spetsiaalsete vormide väljatöötamist ja terve rea automatiseerimise ümberkujundamist ning võib pakkuda protsessi optimeerimise lahendusi, mis põhinevad kliendi tooraine omadustel.

Tehnilised parameetrid

Tehnoloogia eelis

Uusim servo vibratsioonitehnoloogia

Plokimasin on varustatud äsja väljatöötatud servo-vibratsioonisüsteemiga, mis tagab vibratsioonimootorite sünkroniseerimise, mis võib tagada tihendusjõu vertikaalse väljundi. Samuti vältige masina horisontaalse tihendusjõu tekitatud nihkepingekahjustusi ja pikendage masina eluiga. Mootori kiirus võib ulatuda üle 4000 p/min, mis võib pakkuda suuremat tihendusjõudu ja ploki kvaliteet paraneks oluliselt.

Topeltvibratsioonisüsteem

Vibratsioonitabel kasutab suure koormusega Rootsi HARDOX terast, mis koosneb dünaamilisest ja staatilisest lauast, mis võib oluliselt parandada vibratsiooni efektiivsust. Kuigi peal on veel kaks vibraatorit, suurendavad tihedust ja tagavad betoonplokkide kõrge kvaliteedi.

Automaatne vormi kinnitussüsteem koos turvapatjadega

Tamperpea peal ja masina kahel küljel on turvapadjad. Pärast vormi paika lükkamist täitub kaitsepea turvapadi ja pingutatakse automaatselt. Lõpuks täidetakse vormi raami turvapadi, et vormiraam automaatselt kinnitada. Sel moel võib see aidata säästa palju aega erinevate vormide vahetamiseks, vähendada vibratsioonimüra ja suurendada ka tootmise efektiivsust.

Saksamaa SIEMENSi juhtimissüsteem

QGM-juhtimissüsteem võtab kasutusele SIEMENS PLC, puuteekraani, kontaktorid ja nupud jne, mis ühendavad täiuslikult Saksamaa automaatse tehnoloogia ja täiustatud süsteemi. SIEMENS PLC-l on automaatne tõrkeotsingu funktsioon lihtsaks hoolduseks ja ka automaatseks lukustamiseks, et vältida töövigadest põhjustatud mehaanilisi õnnetusi. Kuigi SIEMENSi puuteekraan suudab kuvada reaalajas tootmise olekut ja saavutada visuaalse esituse abil hõlpsa kasutamise. Kui mõni osa tulevikus katki läheb, saab asendusosa hankida kohapealt, mis võib säästa palju aega ja kulusid.

Suure tõhususega hüdraulikasüsteem

Hüdraulikapump ja klapp on rahvusvaheliselt kaubamärgilt, mis kasutavad kiiruse ja rõhu reguleerimiseks suure dünaamilise proportsionaalse ventiili ja püsiva väljundpumba, millel on kõrge stabiilsuse, kõrge efektiivsuse ja energiasäästu omadused.

Intelligentne pilvesüsteem

QGM intelligentsete seadmete pilvesüsteem teostab võrguseiret, kaugtäiendamist, kaugtõrgete ennustamist ja rikete enesediagnoosi, seadmete terviseseisundi hindamist; Loob seadmete töö- ja rakenduse olekuaruandeid ning muid funktsioone; Kaugjuhtimispuldi ja -juhtimise, kiire tõrkeotsingu ja klientide hoolduse eelistega. Kõik on omavahel seotud ning seadmete tootmist ja tööd on võrgu kaudu näha igas maailma nurgas.

Järeldusvarustus

Betooni kogumis- ja segamistehas

Betoonisegisti-Planetary

Automaatne kaubaaluste söötur

Off-Line Block Cubing System

SIEMENSi juhtimissüsteem

Kõvenemiskamber

Virnastaja/lihtne kuubik

Lift/langus ja sõrmevagun
