| Omadused | |
|---|---|
| Max ploki kõrgus | 500 mm |
| Min. ploki kõrgus | 40 mm |
| Valikuline ploki kõrgus (min) | 30 mm |
| Kaubaaluse suurus | |
| Standardne | 1400 x 1100 x 50 mm |
| Võimalikud on erineva suurusega kaubaalused | |
| Tagumine betooni punker | |
| Maht (geomeetriline) max. | 2400 l |
| Face mix punker | |
| Maht (geomeetriline) max. | 2400 l |
| Erinevad punkri teostused tõmbeplaadi või doseerimisklapiga mitmevärviliseks tootmiseks on saadaval. |
|
| Söötmiskõrgust saab individuaalselt reguleerida. | |
| Masina kaal | |
| Näosegude üksuse ja vormiga | AC. 35 000 kg |

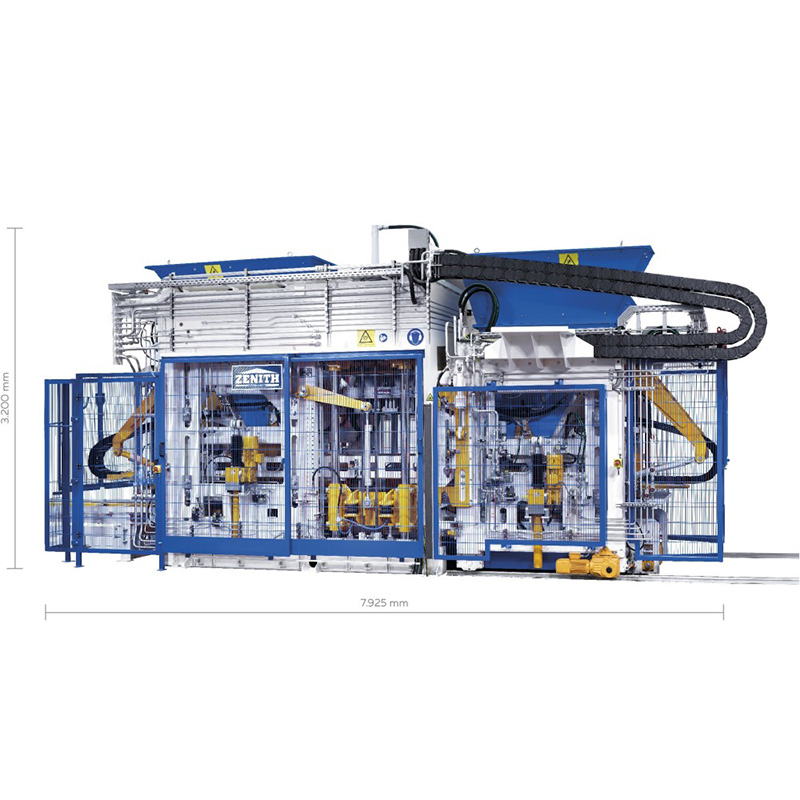

| Masina mõõtmed | |
| Max kogupikkus koos näosegu seadmega | 7,925 mm |
| Max kogukõrgus (transport) | 3,200 mm |
| Maksimaalne kogulaius | 3,100 mm |
| Vibratsioonisüsteem | |
|---|---|
| Vibreeriv laud üheosaline, Ultra-Dynamic servo vibratsiooniga sageduse ja amplituudi juhtimine (tsentrifugaaljõud max.) |
175 kN |
| 2 tamperpeaga vibraatorit (tsentrifugaaljõud max.) | 35 kN |
| Hüdraulika | |
| Võimsus (kokku) | 560 l/min |
| Töörõhk
pump 1 masin pump 2 tamperpea pumba 3 seadistusrežiim |
180 baari 200 baari 200 baari |
| Elektriseadmed | |
| Ühenduse võimsus (standardne) näosegistiga Paigaldatud võimsus |
ca. 310 kW |
| Ühenduse võimsus | ca. 160 kW |
| Kaitsmekaitse | 315A |
| Toiteliin | 4x 185mm² alternatiiv 2x 4x 70mm² |
| Süsteem Siemens S7-1500, TIA-portaal |
|

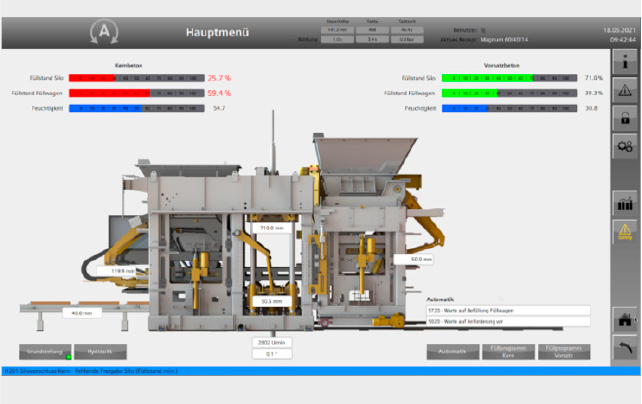

| Juhtimine puutepaneeli kaudu |
|
Tehnilised andmed võivad muutuda – ilma ette teatamata. Näidatud seadmete pildid on ainult näidised. Fotod võivad sisaldada valikuid vastavalt kliendi soovile.

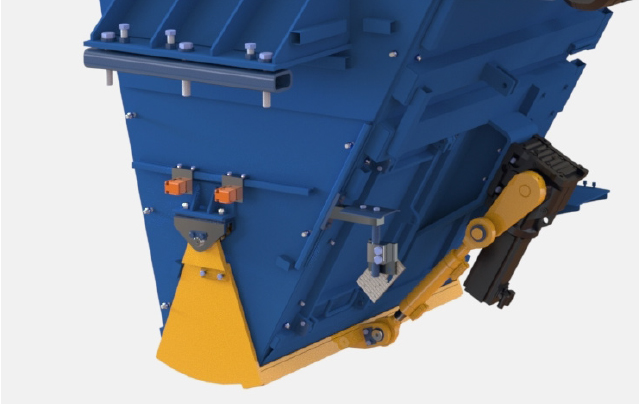

Reguleeritava kõrgusega alussegupunker on eriline uudsus ja see töötati välja selleks, et oluliselt parandada betoontoodete kvaliteeti. See aitab optimeerida materjalivoogu ja hoolitseb materjali ühtlase jaotuse eest. Lisaks saab söödasahtlis täitekogust täpselt ja tootest sõltuvalt reguleerida.

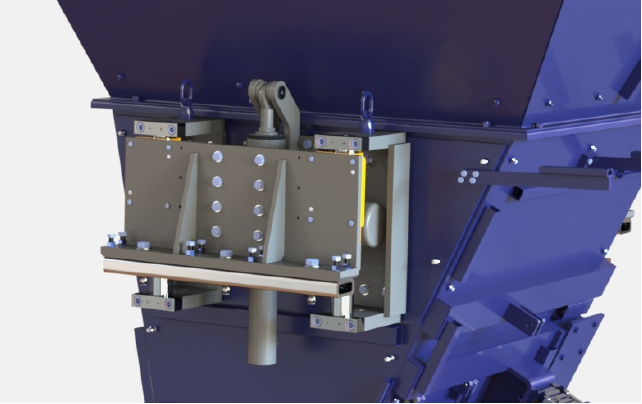

Alus- ja näosegu punkri punkri klapid on varustatud servomootoritega. See võimaldab äärmiselt kiiret avamis- ja sulgemisaega. Tulemuseks on palju täpsem annustamine. Eeliseks on tootmisprotsessi parem reprodutseeritavus, mis parandab veelgi toote kõrget kvaliteeti.

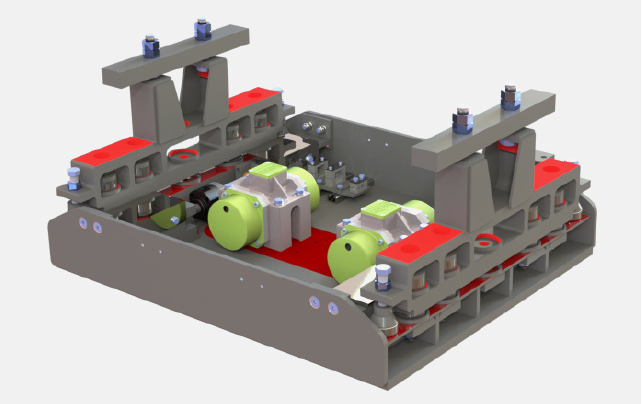

Peamine tamperpea pakub tootmise ajal palju suuremat paindlikkust kui tavalised tamperpead. Kummist puhvrite arvu saab vabalt valida. Lisaks saab peatamperit kujundada ka teiste tootjate ühenduste järgi. Need uuendused muudavad tootmise palju täpsemaks ja töökindlamaks.

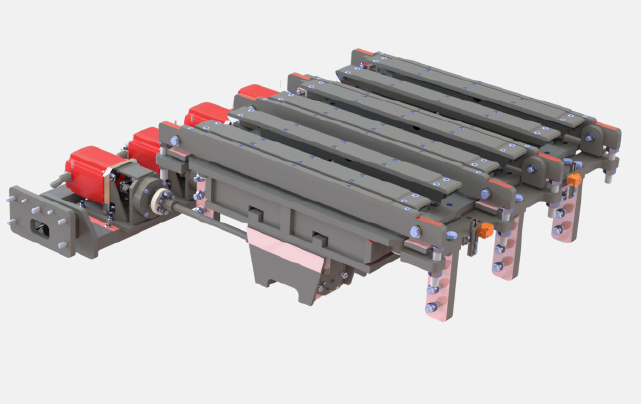

Üheosalise vibratsioonilauaga vibratsioonisüsteemi arendati edasi koostöös RWTH Aacheniga. Tänu vibratsioonijõudude optimaalsele jaotusele saavutab see kõrge energiatõhususe. Kuna see süsteem töötab ilma õlivannita ega vaja täiendavat õhkjahutust, on see väga keskkonnasõbralik ja võimaldab lihtsat hooldust.

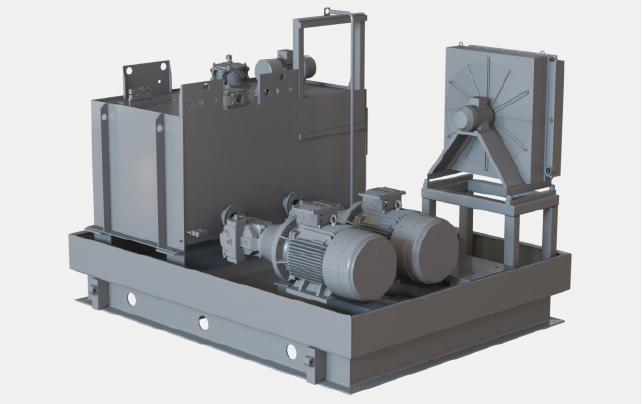

Masin töötab kahe põhipumbaga (võimsus 270l/min) ja kahe rõhuakumulaatoriga, et tsükliajad tavatootmise ajal kiired oleksid. Pumba rikke korral saab masinat kasutada teise pumbaga, et vältida tootmise seiskumist. Täiendav pump režiimi seadistamiseks (võimsus 20l/min) tagab vastavate liigutuste jaoks ohutu kiiruse piiramise.
Kõik põhiteljed (tamperpea, vorm, söödasahtel, täiterest) on kujundatud TIA-portaalis juhitavate telgedena. Seetõttu pole väline juhtelektroonika vajalik. See süsteem tagab täpse ja pideva positsioneerimise. Korduste kõrge täpsus tootmisprotsessis tagab pideva kõrge tootekvaliteedi pideva tootmise ajal.
